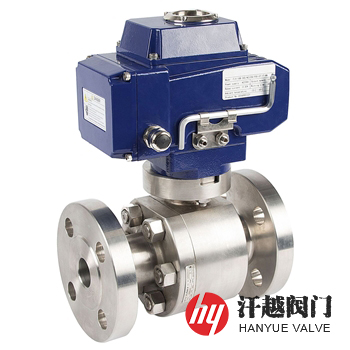

電動高壓球閥由公稱壓力大于PN100(Class600)的浮動球或固定球球閥和角行程電動執行機構組成，適合安裝在高壓管路系統中，用以遠程及自動控制管道中介質的流通或切斷，其通過電裝操縱閥桿帶動球體圍繞垂直于物料流動的軸線運動，以實現閥門的開啟或者關閉，其中金屬硬密封型式的亦可設計成具有流量調節的功能。該閥驅動裝置與閥門的連接尺寸按GB/T 12223或ISO 5211的規定，閥體通常采用鍛造成型，從而保證了整體的強度，避免鑄件出現的縮孔、毛刺、粘砂、夾砂、鱗屑、裂紋等缺陷。本產品可很好的實現就地和遠距離集中控制，在控制室里就可以遙控閥門的開關，不需要跑到現場或者高空和危險地帶來手動操作，在很大程度上節約了人力資源以及時間，保障了安全性。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | O 型 圈 | VITON | VITON | VITON | VITON | VITON |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 連 接 板 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 8 | 閥 體 蓋 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 40.0 |
| 殼體試驗壓力(MPa) | 15.0 | 24.0 | 37.5 | 48.0 | 60.0 |
| 高壓密封試驗壓力(MPa) | 11.0 | 17.6 | 27.5 | 35.2 | 44.0 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、GB/T 19672、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、GB/T 19672、ASME B16.10、API 6D | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598、API 6D | ||||
| 電源電壓 | 單相220V、三相380V、遠程DC24V (50Hz) | ||||
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 250 (Class1500) | 15 | 13 | 216 | 400 (Class2500) | 15 | 13 | 264 |
| 20 | 19 | 229 | 20 | 19 | 273 | ||
| 25 | 25 | 254 | 25 | 25 | 308 | ||
| 32 | 32 | 279 | 32 | 32 | 349 | ||
| 40 | 38 | 305 | 40 | 38 | 384 | ||
| 50 | 49 | 368 | 50 | 42 | 451 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
