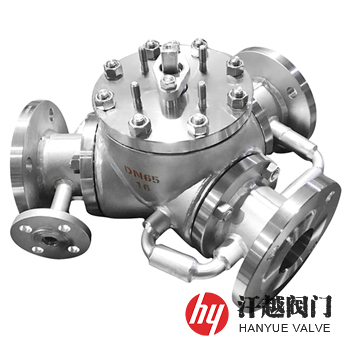

夾套Y型三通球閥是一種同時具有加熱、保溫和介質流向切換功能，且適合安裝在Y形管路系統中輸送常溫下易凝固、易結晶物料的三通球閥，其閥體進料口與兩出料口之間被設計成135°角或三個通道之間互成120°夾角，閥腔中設有孔道成135度或120度角的帶柄球體，并通過驅動裝置帶動球桿在閥內作135°或120°旋轉，以實現入口端與任意出口端流通或切斷，從而達到對兩種不同流向的切換。該閥閥體外側焊裝有金屬夾套，并與保溫加熱流體進出口接管相連接，在低溫的情況下，通過對閥體進行流動加熱和保溫的方法來防止閥內介質凝固或結晶，改善物料的流動特性。本產品的球體與閥桿通常為一體鑄造成型，從而提高了同心度精度，其可根據工況需要，將閥體兩出口之間的夾角設計成90°或120°及其他角度等。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 2 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 連 接 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 5 | 球 桿 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 6 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 螺 柱 | 35CrMo | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 高壓液體密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 40 | 174 | 150 | 110 | 85 | 16-2 | 4-18 |
| 50 | 174 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 200 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 214 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 228 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 275 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 333 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 405 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥系列產品，咨詢時請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、法蘭標準及密封面型式等。選擇本產品前請確定好兩出口端之間的角度。
