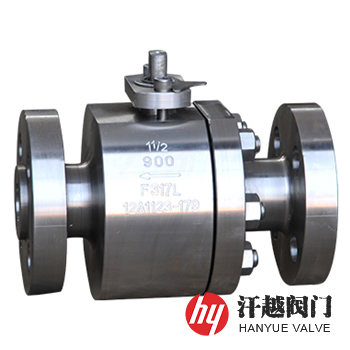

A182 F317L球閥是一種殼體和內件采用ASTM A182 Gr. F317L或UNS S31703等材質鑄制、鍛制或軋制而成，具有較高的耐晶間腐蝕和耐點蝕性能的不銹鋼球閥。該閥所使用的材料屬高鉬超低碳奧氏體不銹鋼，相當于國標牌號022Cr19Ni13Mo3，主要成分為碳(C)≤0.030、錳(Mn)≤2.00、磷(P)≤0.045、硫(S)≤0.030、硅(Si)≤1.00、鎳(Ni)11.0～15.0、鉻(Cr)18.0～20.0、鉬(Mo)3.0～4.0，其與常規的鉻-鎳奧氏體不銹鋼相比，不但有更強的抗化學腐蝕能力，而且還擁有更高的延展性、抗應力腐蝕開裂和耐壓強度及耐高溫性能，它的耐晶間腐蝕性能比317鋼好，耐點蝕和抗蠕變能力優于316。本產品具有良好的耐蝕性、耐熱性、低溫強度和機械特性，特適合安裝在石油化工、化肥、造紙、印染、食品及相關的工業管線輸送系統上，實現對管內介質的切斷或接通。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | ASTM A182 F317L | UNS S31703 | 022Cr19Ni13Mo3 | S31703 |
| 2 | 左 閥 體 | ASTM A182 F317L | UNS S31703 | 022Cr19Ni13Mo3 | S31703 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、A182 317L+HF | |||
| 4 | 球 體 | ASTM A182 F317L | UNS S31703 | 022Cr19Ni13Mo3 | S31703 |
| 5 | 閥 桿 | ASTM A182 F317L | UNS S31703 | 022Cr19Ni13Mo3 | S31703 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | ASTM A193 B8M | ASTM A193 B8M | 06Cr17Ni12Mo2 | S31608 |
| 8 | 螺 母 | ASTM A194 8M | ASTM A194 8M | 06Cr17Ni12Mo2 | S31608 |
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||

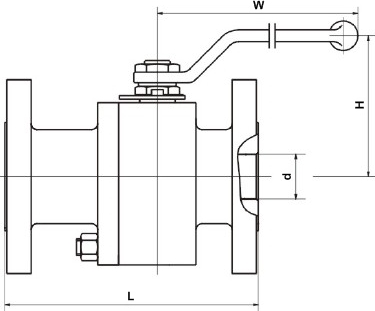

| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 600 | ? | 13 | 165 | 900 | ? | 13 | 216 |
| ? | 19 | 190 | ? | 19 | 229 | ||
| 1 | 25 | 216 | 1 | 25 | 254 | ||
| 1 ? | 32 | 229 | 1 ? | 32 | 279 | ||
| 1 ? | 38 | 241 | 1 ? | 38 | 305 | ||
| 2 | 49 | 292 | 2 | 49 | 368 | ||
| 2 ? | 62 | 330 | 2 ? | 62 | 419 | ||
| 3 | 74 | 356 | 3 | 74 | 381 | ||
| 4 | 100 | 432 | 4 | 100 | 457 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
我廠生產317L固定球球閥、317L三通球閥、317L四通球閥、317L保溫球閥、317L偏心半球閥和V型球閥等。如果你需訂購不銹鋼球閥產品，咨詢時煩請說明規格型號、閥體和內件材料、工作介質、使用溫度、端部連接形式等。
