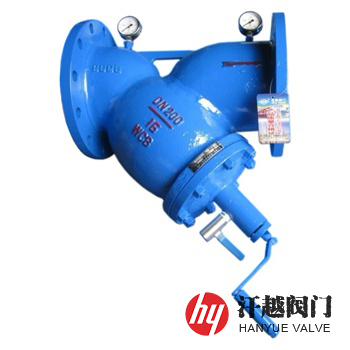

鑄鋼手搖刷式Y(jié)型過濾器由鑄造殼體、殼蓋、濾筒和帶手柄的清洗刷架組件組成，外裝排污閥和壓力表，通過搖動手搖柄體的方式，可實現在線不停機清洗濾網的功能，其濾筒放置在殼體內部與直通流道之間成45°或55°夾角，濾網裝在濾筒內，并且在濾網內還有一轉軸，轉動軸上裝有刷架和條刷，刷子緊貼在濾網上，而轉軸在殼外的那一端設有搖手或手柄，并在它與端蓋的連接處裝有排污閥(一般為手動球閥)，當進出口壓力表顯示壓差達到規定值時，只要打開球閥，順時針方向轉動手柄刷洗濾網數圈，即可在管道壓力水的作用下，將濾出物從排放口排出，清洗過程水流不中斷，不影響設備的正常運行。本產品水平或垂直安裝時，排污閥出液口都應斜向下，并要便于操作。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 濾 筒 | 304 | 304 | 304L | 316 | 316L |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 密 封 件 | NBR、EPDM、PKM、PTFE、TEFLON、PPL、GRAPHITE | ||||
| 5 | 中部殼蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 排 污 閥 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 7 | 刷 架 | Q235B | 304 | 304L | 316 | 316L |
| 8 | 清 洗 刷 | 不銹鋼、骨質尼龍、豬鬃毛、硬質塑料纖維 | ||||
| 9 | 螺 栓 | 35CrMo | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
| 11 | 壓 力 表 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 氣密性試驗壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991 | ||||
| 過濾精度 | 2目 ~ 600目 | ||||
| 公稱壓力 PN | 公稱通徑 DN | 系列I結構尺寸/mm | 系列II結構尺寸/mm | 排污口 | ||
| L | H | L | H | dn | ||
| 16 | 125 | 350 | 205 | 345 | 205 | 20 |
| 150 | 385 | 260 | 388 | 260 | 20 | |
| 200 | 485 | 300 | 468 | 300 | 20 | |
| 250 | 552 | 380 | 540 | 380 | 20 | |
| 300 | 606 | 410 | 640 | 410 | 20 | |
| 350 | 668 | 480 | 683 | 480 | 25 | |
| 400 | 755 | 540 | 755 | 540 | 25 | |
| 450 | 853 | 580 | 853 | 580 | 25 | |
| 500 | 890 | 645 | 900 | 645 | 25 | |
| 600 | 1060 | 950 | 1060 | 950 | 25 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
